T8-3X 高级振动测量分析系统(Advanced Vibration Analysis System)
Overview(产品概述)
T8-3X新一代振动测量分析系统基于USA WTC成熟可靠的Standard 3X硬件平台,专用于采集和分析振动事件,系统提供广泛的信号分析测量解决方案,能够同时完成8个通道振动数据的记录与分析功能,适用于振动领域的测试应用。该系统内含美国TI最新高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件,使用国际一流品牌数据处理算法,精确可靠地处理各种振动波形。产品符合ISTA、ASTM、ISO、GB、MIL等国内国际标准!

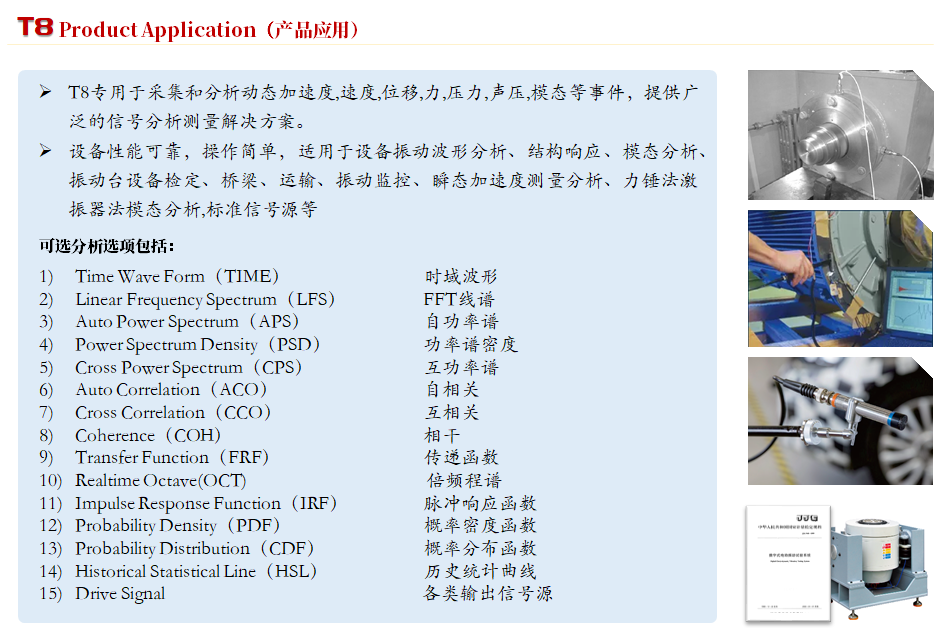

Application(产品应用)
设备振动波形测量分析
振动设备检定
结构响应,模态分析
激振器驱动信号
桥梁 运输 振动监控
瞬态加速度测量分析

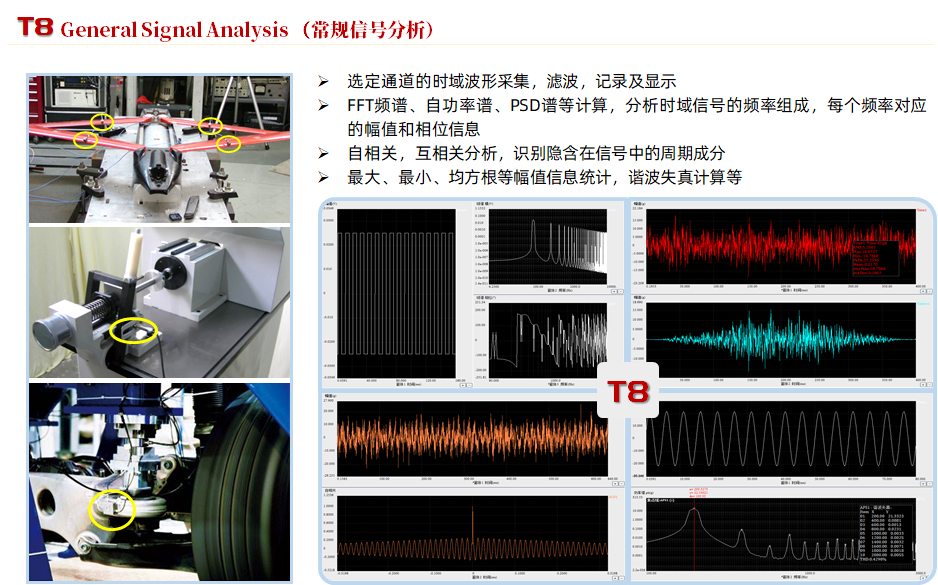

General vibration signal analysis (通用振动信号分析)
T8专用于采集和分析振动事件,提供广泛的信号分析测量解决方案。设备性能可靠,操作简单,适用于振动与冲击领域的相关测试应用。
分析选项包括:
Time Wave Form(TIME)时域波形
Linear Frequency Spectrum(LFS) FFT线谱
Auto Power Spectrum(APS)自功率谱
Power Spectrum Density(PSD)功率谱密度
Cross Power Spectrum(CPS) 互功率谱
Auto Correlation(ACO)自相关
Cross Correlation(CCO)互相关
Coherence(COH)相干
Transfer Function(TRF)传递函数
Impulse Response Function(IRF)脉冲响应函数
Probability Density(PDF)概率密度函数
Probability Distribution(CDF)概率分布函数
Historical Statistical Line(HSL)历史统计曲线
Time Wave Form(时域波形测量)
选定通道的时域波形采集及显示,波形幅值信息统计等。时域波形即为AD实际采集的传感器时域波形。可同步显示8个通道的原始波形和加窗截取之后的修正波形
Linear Frequency Spectrum(FFT线谱 LFS)
将时域信号变换至频域加以分析的方法称为频谱分析。频谱分析的目的是把复杂的时间历程波形,经过傅里叶变换分解为若干单一的谐波分量来研究。快速傅里叶变换(FFT)是频谱分析的主要工具,FFT将时域信号转化为频域信号,分析时域信号的谐波组成、每个谐波对应的幅值和相位信息。
Auto Power Spectrum(自功率谱 APS)
自功率谱表述信号功率随频率的分布情况,即信号功率与频率的对应关系。功率谱不同于FFT谱,表示信号能量,只有幅值信息,无相位信息。
Power Spectrum Density(功率谱密度 PSD)
当信号是广义的平稳随机过程时,如运输振动路谱,振动台随机振动,可以用功率谱密度来表征信号。功率谱密度是单位频带内的功率(每1Hz范围)。不同于功率谱定义每个频率点对应的功率,功率谱密度定义的是每个单位频率区间内信号携带的总功率。
Correlation(自相关 互相关 ACO & CCO )
自相关是指信号在某个时刻的瞬时值与另一个时刻的瞬时值之间的相似度,或者说两次观察之间的相似度对观察时间差的函数。它是找出重复模式(如被噪声掩盖的周期信号)或识别隐含在信号谐波频率中消失的基频的有用工具。互相关函数的概念同自相关,它表示的是两个时间序列之间的相似度,而自相关是同一个序列在任意两个不同时刻间的相似度。
Coherence(相干函数 COH)
相干函数表示两个信号(输入与输出)在各个频率点的线性相关程度。如果相干函数为零,表示输出信号的产生与输入信号没有任何关系,输出信号的产生可能源于噪声等别的干扰。当相干函数为1时,输出信号完全源于输入信号,它们之间的传递函数计算结果完全可信。

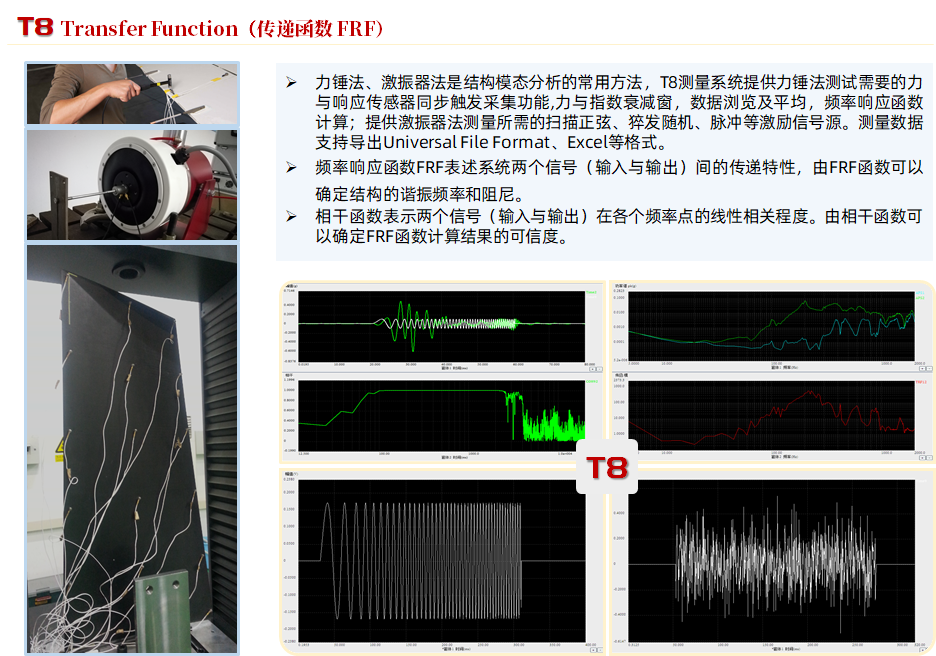

Transfer Function(传递函数 TRF)
传递函数表述系统两个信号(输入与输出)间的关系,为输出波形的拉普拉斯变换与输入波形的拉普拉斯变换之比。传递函数是由系统的本质特性确定的,与输入量无关。由传递函数可以确定结构的谐振频率和阻尼。知道传递函数以后,就可以由输入量求输出量,或者根据需要的输出量确定输入量。
Impulse Response Function(脉冲响应函数 IRF)
确定性线性系统,当输入信号为一脉冲函数 δ(t) 时,系统的输出响应 h(t)称为脉冲响应函数。脉冲响应函数为传递函数的拉普拉斯反变换,即传递函数的单位脉冲响应,是时域波形。
Histogram(直方图 PDF & CDF)
直方图也称概率密度函数,用于直观描述随机变量瞬时幅值落在某指定区间内的概率。当测量数据无限增加时,直方图趋近于光滑曲线。分布函数也称为概率累计函数,用于描述随机变量落在从-∞到当前X值上的累积概率。
Historical Statistical Line(历史统计曲线 HSL)
指定通道的统计值随时间的趋势曲线。Y轴为数值,X轴为运行时间(秒)。可选通道数据的RMS值、最大值、最小值、平均次、绝对最大值、标准差、方差。
Integral Evaluation(加速度波形积分)
加速度波形测量相对于速度和位移波形测量较容易。通过对加速度波形积分可以计算速度及位移波形。一次积分为速度波形,二次积分为位移波形。
Measure Parameters(测量参数)
T8-3X信号分析系统提供丰富的测试选项

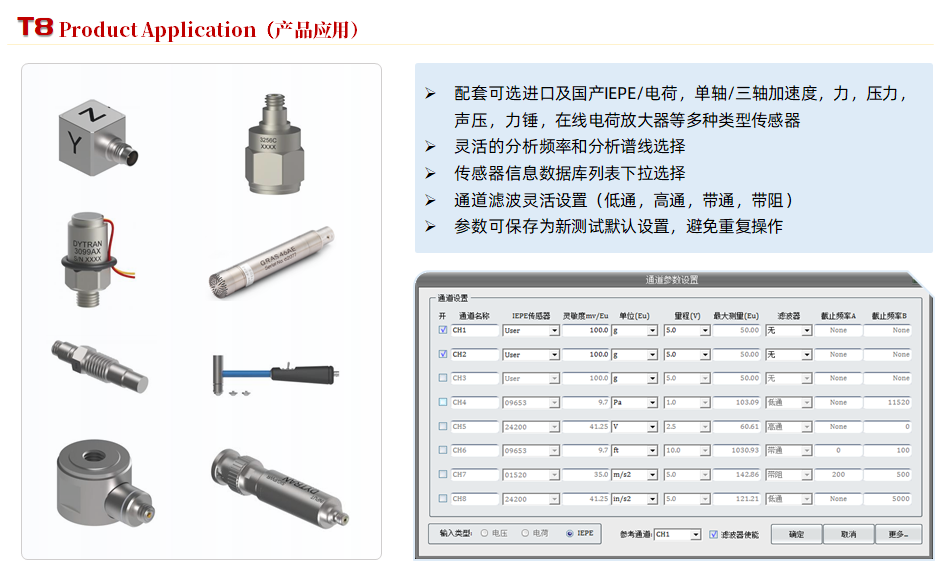

Channel Settings (通道输入)
Analysis Settings (分析参数)
Add Window (窗函数)
Filter Design (滤波器设计)
Trigger (触发捕抓)
Data Average (数据平均)
Source (信号源)
Display Operation (图像显示操作)
Data Report (数据报告)
Data Review (数据回放)
Source(信号源)
信号源可用于激振器的激励源,或者当作其他设备的参考信号。T8提供频率范围0.01~20000Hz,可灵活设置的多种高质量信号源,供测试时使用。
定频、扫频正弦
扫描方波
三角波 锯齿波
高斯白噪声,伪随机
Chirp
补偿冲击
脉冲
猝发随机
