北京WTC WE-5,WE-10,WE-20,WE-50,WE-100 模态激振器,激振源,模态激励源,振动源,振动信号发生器,结构响应函数测量,激振器法模态测量(北京西科)

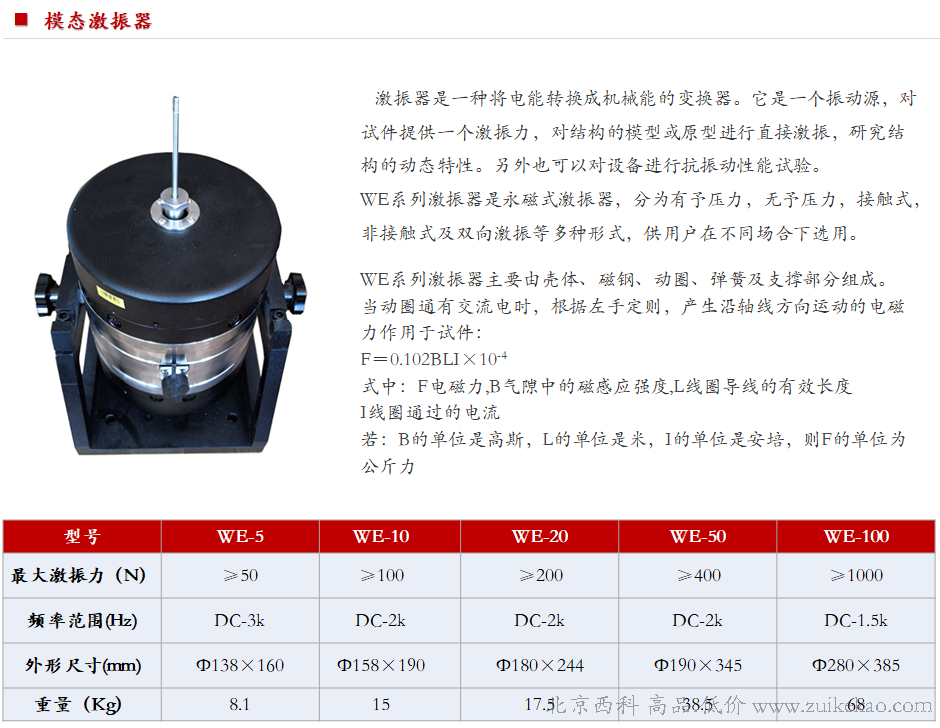

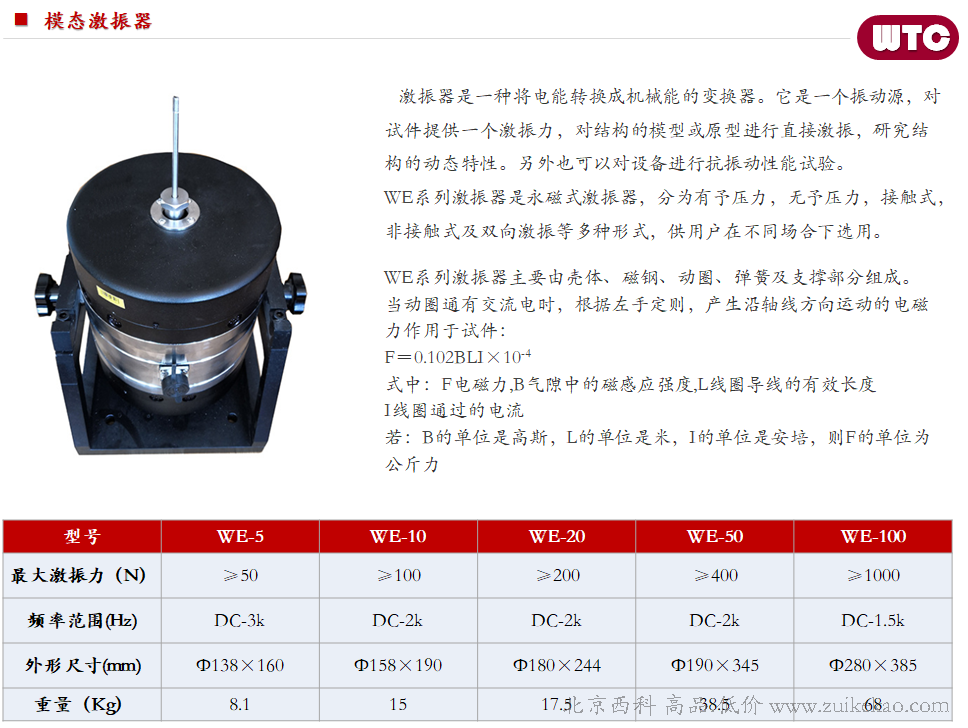

激振器是一种将电能转换成机械能的变换器。它是一个振动源,对试件提供一个激振力,对结构的模型或原型进行直接激振,研究结构的动态特性。另外也可以对设备进行抗振动性能试验。
WE系列激振器是永磁式激振器,分为有予压力,无予压力,接触式,非接触式及双向激振等多种形式,供用户在不同场合下选用。
WE系列激振器主要由壳体、磁钢、动圈、弹簧及支撑部分组成。
当动圈通有交流电时,根据左手定则,产生沿轴线方向运动的电磁力作用于试件:
F=0.102BLI×10-4
式中:F电磁力,B气隙中的磁感应强度,L线圈导线的有效长度
I线圈通过的电流
若:B的单位是高斯,L的单位是米,I的单位是安培,则F的单位为公斤力

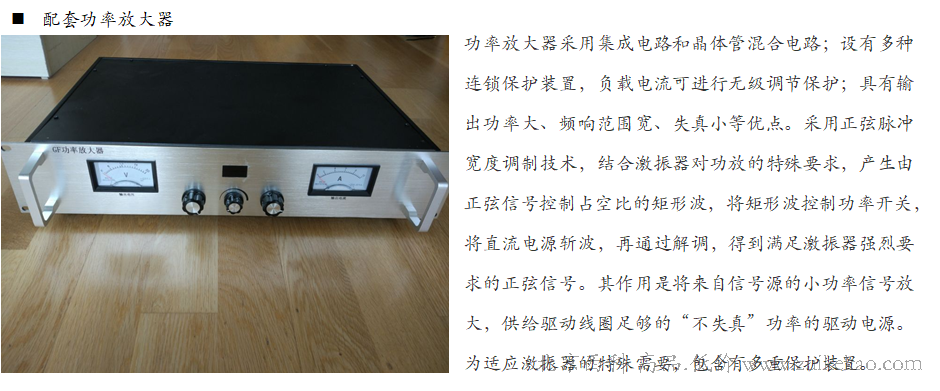

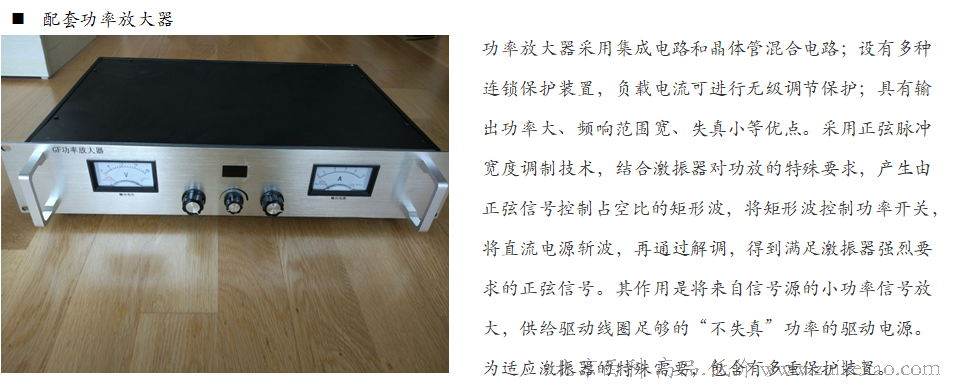

配套功放
功率放大器采用集成电路和晶体管混合电路;设有多种连锁保护装置,负载电流可进行无级调节保护;具有输出功率大、频响范围宽、失真小等优点。采用正弦脉冲宽度调制技术,结合激振器对功放的特殊要求,产生由正弦信号控制占空比的矩形波,将矩形波控制功率开关,将直流电源斩波,再通过解调,得到满足激振器强烈要求的正弦信号。其作用是将来自信号源的小功率信号放大,供给驱动线圈足够的“不失真”功率的驱动电源。为适应激振器的特殊需要,包含有多重保护装置.
