美国DataPhysics SignalCalc Savant(DP750) 动态信号分析仪,32~1024通道,分布式振动、噪声、旋转机械、模态分析仪,FFT频谱分析,阶次跟踪等(进口.数据物理)
品牌: 美国DataPhysics(迪飞)
型号: DP750
规格: 32-1024通道
概述: SignalCalc Savant动态测试系统高达上千通道的实时测量、分析和同步的数据记录功能,分布式结构使得数据采集前端可以更为靠近测量点从而消除大型测试时传感器长度之间的不匹配造成的误差。
分类: 振动与噪声分析仪
产品详情

DP750 振动 噪声 模态分析仪-05.png


DP750 振动 噪声 模态分析仪-06.png


DP750 振动 噪声 模态分析仪-08.png



DP750 振动 噪声 模态分析仪-07.png

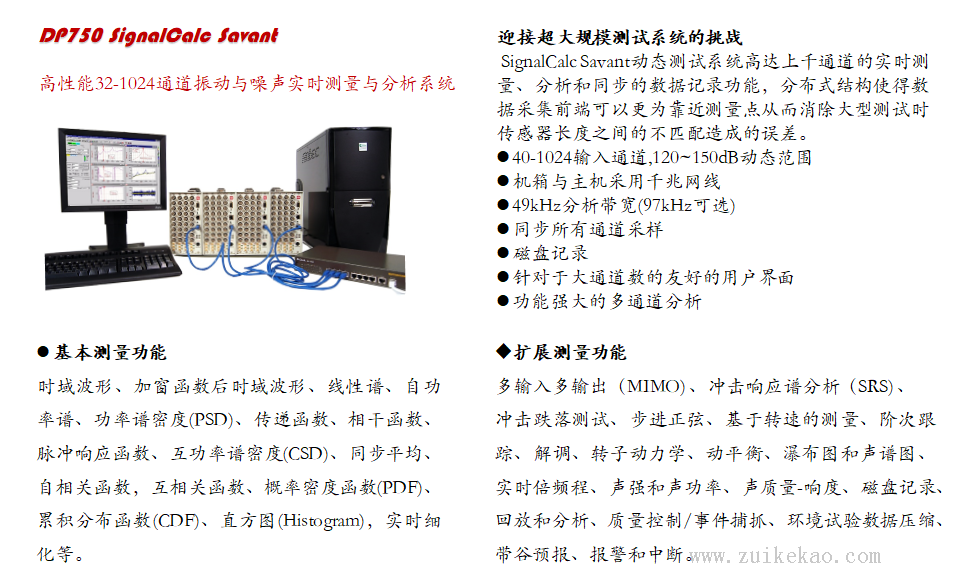

DP750 SignalCalc Savant

高性能32-1024通道振动与噪声实时测量与分析系统

迎接超大规模测试系统的挑战

SignalCalc Savant动态测试系统高达上千通道的实时测量、分析和同步的数据记录功能,分布式结构使得数据采集前端可以更为靠近测量点从而消除大型测试时传感器长度之间的不匹配造成的误差。

  • 40-1024输入通道,120~150dB动态范围

  • 机箱与主机采用千兆网线

  • 49kHz分析带宽(97kHz可选)

  • 同步所有通道采样

  • 磁盘记录

  • 针对于大通道数的友好的用户界面

  • 功能强大的多通道分析

基本测量功能

 时域波形、加窗函数后时域波形、线性谱、自功率谱、功率谱密度(PSD)、传递函数、相干函数、脉冲响应函数、互功率谱密度(CSD)、同步平均、自相关函数,互相关函数、概率密度函数(PDF)、累积分布函数(CDF)、直方图(Histogram),实时细化等。

扩展测量功能

 多输入多输出(MIMO) 、冲击响应谱分析(SRS) 、冲击跌落测试、步进正弦、基于转速的测量、阶次跟踪、解调、转子动力学、动平衡、瀑布图和声谱图、实时倍频程、声强和声功率、声质量-响度、磁盘记录、回放和分析、质量控制/事件捕抓、环境试验数据压缩、带谷预报、报警和中断。

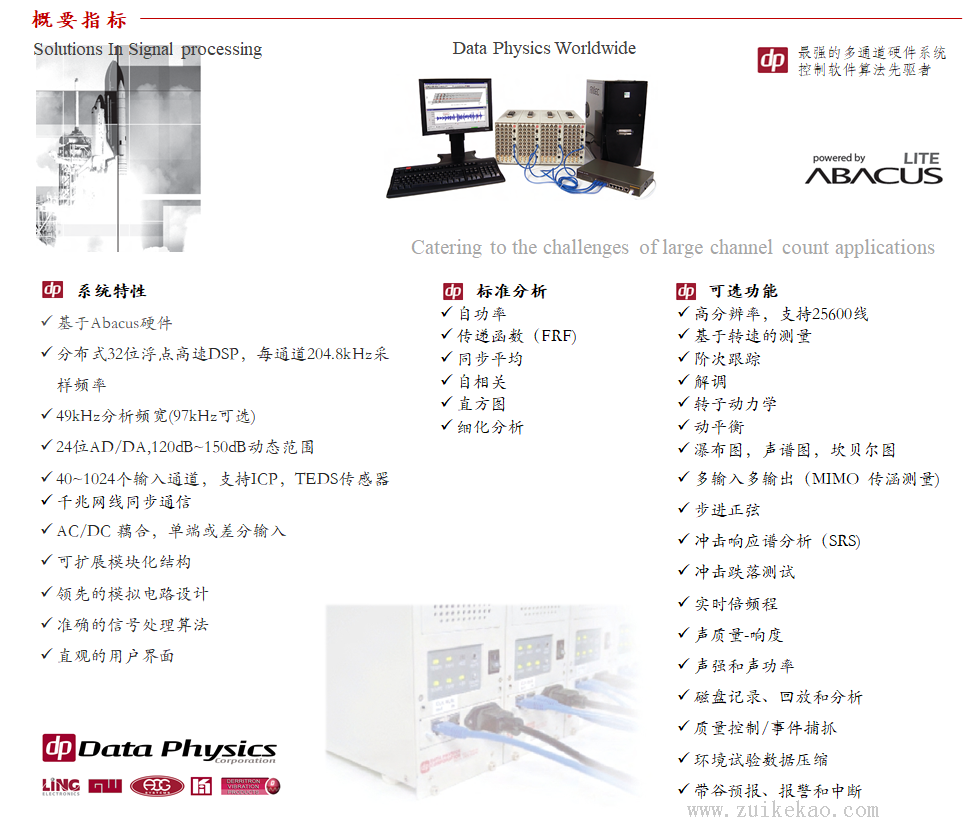

系统特性

  • 基于Abacus硬件

  • 分布式32位浮点高速DSP,每通道204.8kHz采样频率

  • 49kHz分析频宽(97kHz可选)

  • 24位AD/DA,120dB~150dB动态范围

  • 40~1024个输入通道,支持ICP,TEDS传感器

  • 千兆网线同步通信

  • AC/DC 藕合,单端或差分输入

  • 可扩展模块化结构

  • 领先的模拟电路设计

  • 准确的信号处理算法

  • 直观的用户界面

标准分析

  • 自功率

  • 传递函数(FRF)

  • 同步平均

  • 自相关

  • 直方图

  • 细化分析

  • 可选功能

  • 高分辨率,支持25600线

  • 基于转速的测量

  • 阶次跟踪

  • 解调

  • 转子动力学

  • 动平衡

  • 瀑布图,声谱图,坎贝尔图

  • 多输入多输出(MIMO 传涵测量)

  • 步进正弦

  • 冲击响应谱分析(SRS)

  • 冲击跌落测试

  • 实时倍频程

  • 声质量-响度

  • 声强和声功率

  • 磁盘记录、回放和分析

  • 质量控制/事件捕抓

  • 环境试验数据压缩

  • 带谷预报、报警和中断

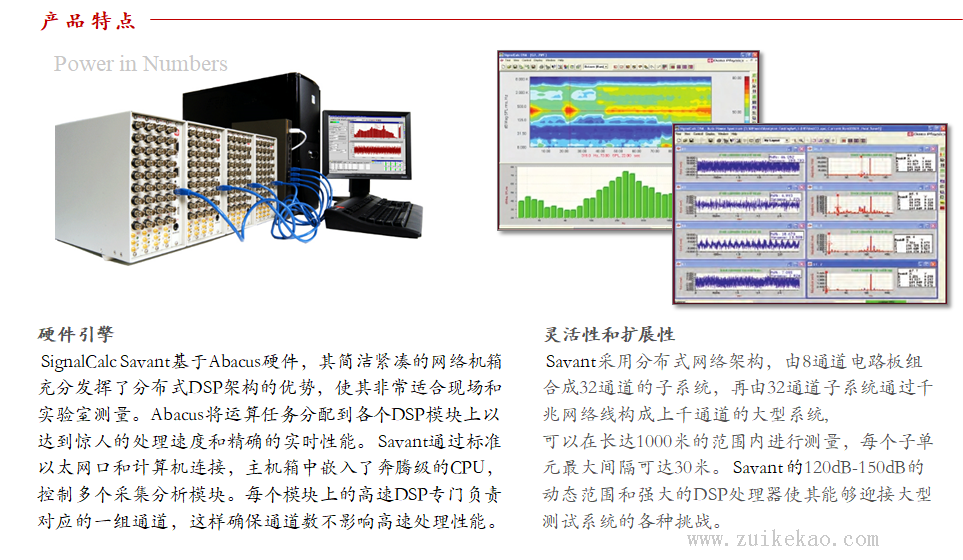

硬件引擎

SignalCalc Savant基于Abacus硬件,其简洁紧凑的网络机箱充分发挥了分布式DSP架构的优势,使其非常适合现场和实验室测量。Abacus将运算任务分配到各个DSP模块上以达到惊人的处理速度和精确的实时性能。 Savant通过标准以太网口和计算机连接,主机箱中嵌入了奔腾级的CPU,控制多个采集分析模块。每个模块上的高速DSP专门负责对应的一组通道,这样确保通道数不影响高速处理性能。

灵活性和扩展性

Savant采用分布式网络架构,由8通道电路板组合成32通道的子系统,再由32通道子系统通过千兆网络线构成上千通道的大型系统,

可以在长达1000米的范围内进行测量,每个子单元最大间隔可达30米。 Savant 的120dB-150dB的动态范围和强大的DSP处理器使其能够迎接大型测试系统的各种挑战。

 一些先进军事基地的工程人员经常使用迪飞公司的动态信号分析仪,其应用范围从旋转机械分析到大通道的模态分析、声学测试和地面振动试验(GVT)。对于一些军事设备,如潜艇的噪声至关重要,振动信号可以从动力传动系统或辅助设备中被探测到,美国领先的潜艇使用了迪飞公司的大通道分析仪,以DSP为中心的分析仪分布在潜艇内部,通过网线连接同步实时高精度的测量整个系统。正是进行这种类型的分析和后续解决方案,使潜艇噪声降到最低水平!

Savant广泛运用于航空,航天,舰船,汽车,电力,制造等需精确测量与解决振动噪声的场合!
